详细信息
品牌：TRAL 型号：TRAL 加工定制：否

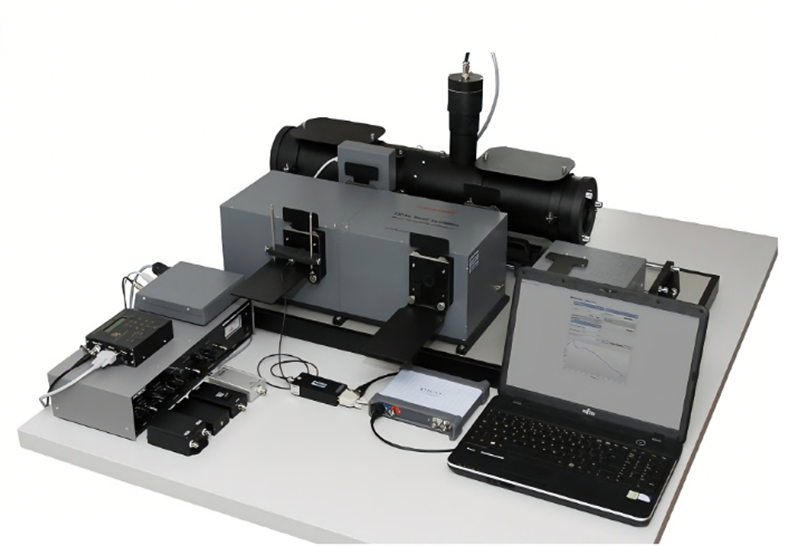

图1 TRAL 测试系统外观图（不同配置外观图可能不同）1. 系统介绍
TRAL测试系统用于测量在400nm到14000nm （ VIS / NIR / SWIR / MWIR / LWIR ）宽光谱范围内敏感的离散（或小型线性阵列）光学探测器的参数。此外，还可以选择测试紫外线探测器。
所有主要类型的红外探测器都可以进行测试：光伏/光电导探测器、热探测器或热电探测器等。
TRAL 能够测量一系列关键参数：
1. 响应度，
2. 归一化探测率 D*（适用于 MWIR / LWIR 探测器），
3. 量子效率（适用于VIS / NIR / SWIR探测器）。
在可变波长下进行测量。因此，所有这些参数都可以作为波长变量的二维函数进行测量。同理也可测量相对光谱灵敏度函数。2. 系统组成
TRAL 测试系统使用可变波长、可变强度的辐射照射被测探测器。通过分析被测红外探测器输出的电信号，确定被测探测器的参数。从设计角度来看， TRAL 是一个由一系列模块组成的模块化系统：
1. 一组可互换的两个辐射源：HB卤素光源（用于VIS-SWIR范围），BB1200微型高温黑体（用于 MWIR - LWIR 范围）
2. 宽带图像投影仪/积分器 BIPRO（根据*大波长的不同，有不同版本）
3. 用于斩波入射光辐射的OM25光调制器
4. 配备边缘滤波器组的RW-EF旋转轮（根据光谱波段不同配置）
5. 配备OA衰减器组的RW-AT旋转轮
6. 光探测器LP（测量光源光强度）
7. MGM250多光栅单色仪
8. 一组定位适配器（针对光学探测器的常见机械结构进行了优化）
9. 一套电子放大器（根据被测探测器的类型而不同
10. DICO数字示波器
11. 笔记本电脑
12. 测试 / 控制软件
13. 一组参考探测器（具体配置取决于光谱波段）。
模块1-7构成可变波长/强度辐射源，用于照射被测探测器；模块8-12构成电子信号分析系统，能够测定被测探测器的参数。3. 系统优势
测试由单色仪选择的可变波长离散光学探测器看似简单。单色仪是百年前发明的光谱系统，使用单色仪作为传输可变波长光的系统相对容易，例如用于测量光学窗口透射率等相对测量。然而，要构建一个能够准确测量可变波长（特别是 MWIR / LWIR 波段）光学探测器辐射参数绝对值的系统却出乎意料地困难。只有在考虑影响光源、调制器、衰减器、单色仪、电子放大器工作的复杂物理现象并进行此类参数的精确计算后，才能准确测量光学探测器的参数。由于对知识的要求很高，目前只有少数几家制造商能提供光学探测器测试系统。 TRAL 属于能够对离散光学探测器进行精确测试的少数测试系统之一。4. 系统特点
1. TRAL是通用测试系统，能够测试所有主要类型的红外探测器（所有光谱带：VIS、 NIR 、SWIR、 MWIR 、 LWIR ，可选UV）。
2. 使用专用多光栅单色仪（更换光谱带时无需更换单色仪）。
3. 计算机控制测试系统。重要模块如单色仪、光源/黑体、调制器、采集系统均由计算机控制。
4. 输出辐照度的高动态调节（可检测探测器动态）。
5. 用户友好的软件，支持光学探测器参数的半自动测量。5. 版本配置
TRAL 测试系统是模块化测试系统，可以以不同版本、不同测试能力和价格的形式交付。表1中所示的三个字母代码用于描述 TRAL 版本。列1-3列出了要选择哪些字母以精确定义所需的TRAL测试系统版本。
表1 用于描述 TRAL 测试系统版本的代码定义编号 1 2 3 光谱范围 测试能力 探测器类型 A 2000-6000nm 相对光谱响应度 光伏 B 600-6000nm 绝对光谱响应度（在规定波长下测量） 光伏/光电导探测器 C 2000-14000nm 其他参数：1）归一化探测率D*（MWIR / LWIR 探测器），2）量子效率（VIS/ NIR /SWIR探测器）。 光伏/光电导/热电/热型探测器 D 600-14000nm E 400-2400nm F 定制
示例： TRAL -ABA是指具有以下功能的测试系统：1）测试2000nm至6000nm光谱带敏感的红外探测器，2）在调节波长下测量绝对光谱响应度，3）测试的探测器类型：光伏探测器。
版本3.1
-
